协议栈

协议栈，就是一群真正的专家，为了满足机器和机器之间的通信，而定的一种概念，熟悉的讲，就是七层模型，从上到下：应用层、表示层、会话层、传输层、网络层、数据链路层、物理层。 那为什么是栈呢？而不是队列呢？

这个命名的人是真牛，很形象，栈就是先进后出。我们设想下，商家给客户寄快递，顺序是商家先把商品放到盒子里面，然后封上胶带，通过快递员寄到客户手中，客户要先拆开胶带，然后才能拿到商品。这个和网络通信，是一样的。

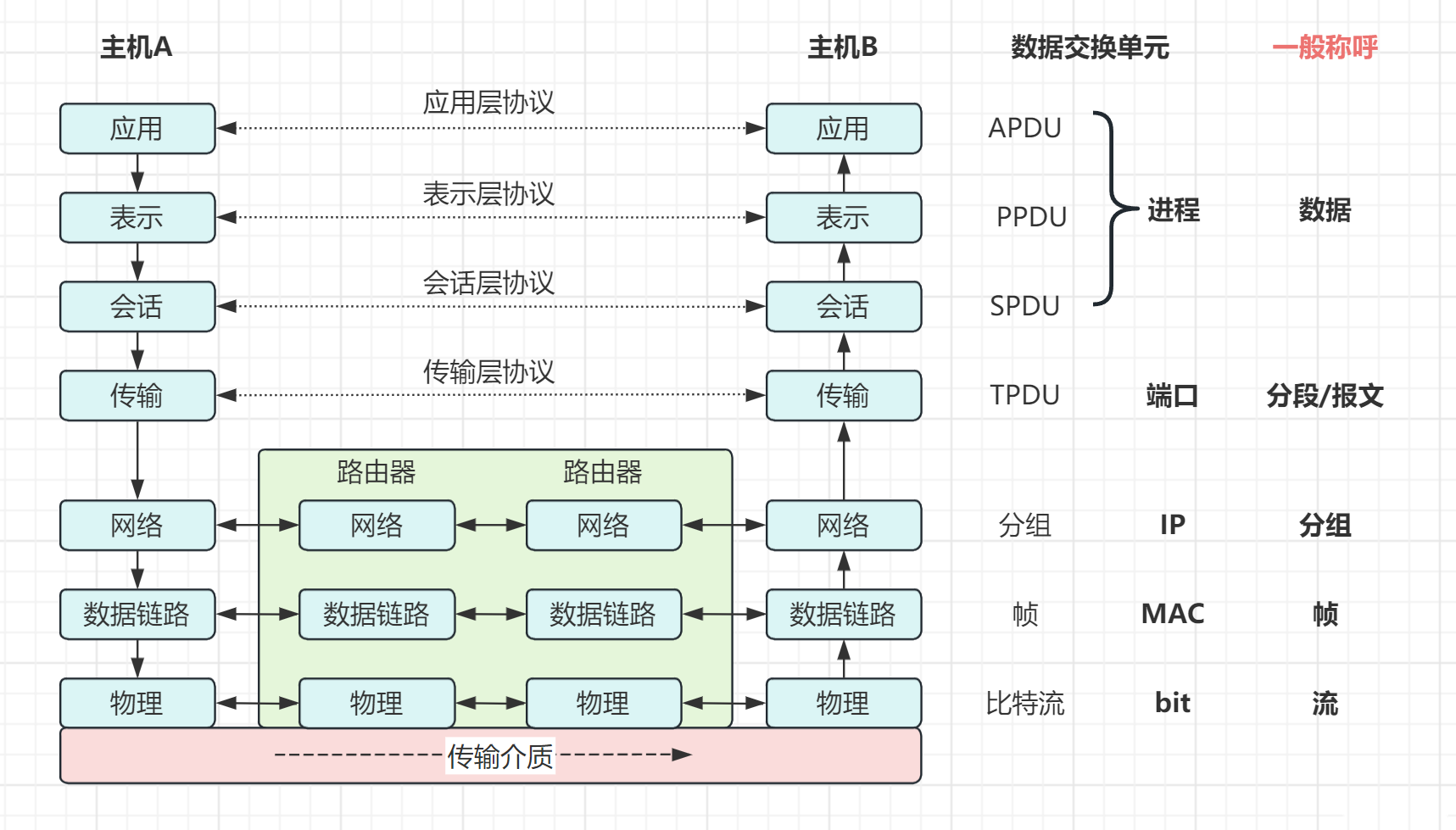

两个应用之间的通信，主机A和主机B的过程如上图：

• 主机A从上至下，从应用层到物理层，分别封装数据包。
• 通过传输介质，就是双方的路由器，到达对应终端主机B。
• 主机B拿到数据包之后，分别从下至上的拆封，直到应用层拿到数据。

TCP/IP五层模型

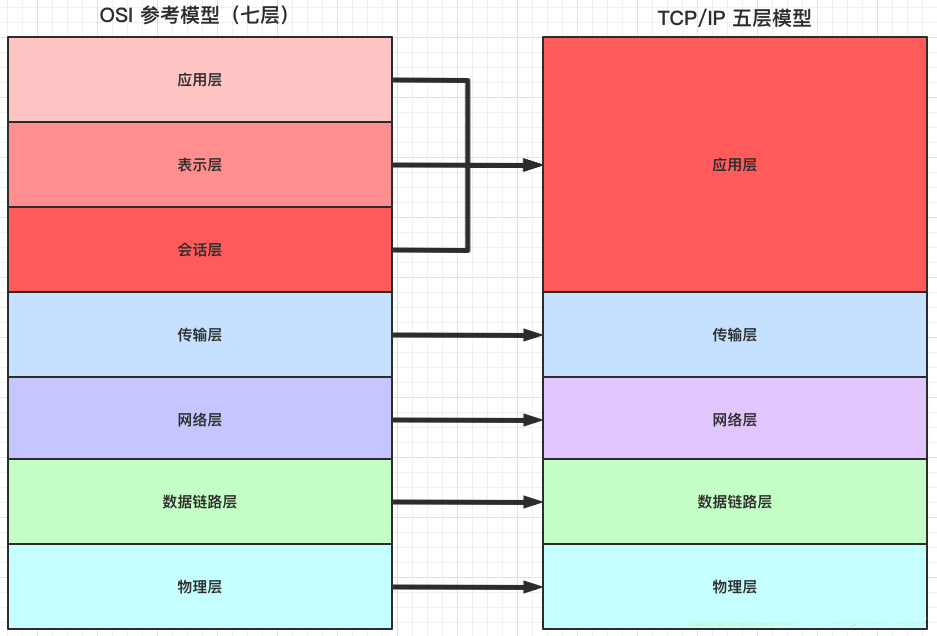

这七层模型，是学术界的定义，有着大量的论文进行论证，但是拿到工业界进行实践的时候，发现不太需要七层，只需要五层就好了，就是应用层、传输层、网络层、数据链路层、物理层这五层。那么，为什么把应用层、表示层、会话层都统称为应用层呢？
我们先看看这三层所负责的功能：

• 应用层：

  负责网络服务和应用程序之间的通信，包含各种应用层的协议如HTTP等。

• 表示层：

  主要处理数据的格式、加密、压缩等，处理数据的转换，使不同系统之间的数据能够正确解析，比如JSON格式等。

• 会话层：

  管理和维护应用程序之间的通信会话，建立、维护、结束会话，以便应用程序能够在通信过程中保持同步。

由此可见这三层，都是程序员所实现的，所关注的，说到底，程序员就是负责者三层，都是和用户和应用程序的交互有关，所以统称为应用层。这个应用单单指的是app、web等等，甚至可以理解成 端 ，比如手机端、客户端、pc端等等。

我们来看看五层模型，分别对应的设备以及协议：

应用层

我们先来了解一些概念：

以太网协议

“以太网” 不是一种具体的网络，而是一种技术标准；既包含了数据链路层的内容，也包含了一些物理层的内容。
以太网帧格式如下：

• 以太网帧中的地址，指的是mac地址，可以作为网络上身份识别的唯一地址，与IP地址类似，mac地址占6个字节，每个网卡都有一个mac地址，是网卡出厂时被写死的，不需要动态分配。而且mac地址，只是在局域网中有用，出了局域网就没有意义。
• 目的地址、源地址、类型，这14个字节组成以太网协议头。

IP协议

计算机里面没有一个物件，叫做IP地址，只是在协议栈中间，有一个谓语为IP协议的版本，其实现在所谓的IP地址，在计算机里面一般指的是IP整个协议，定义了在网络中如何寻址和路由数据包，以及在源和目的之间如何传递数据。

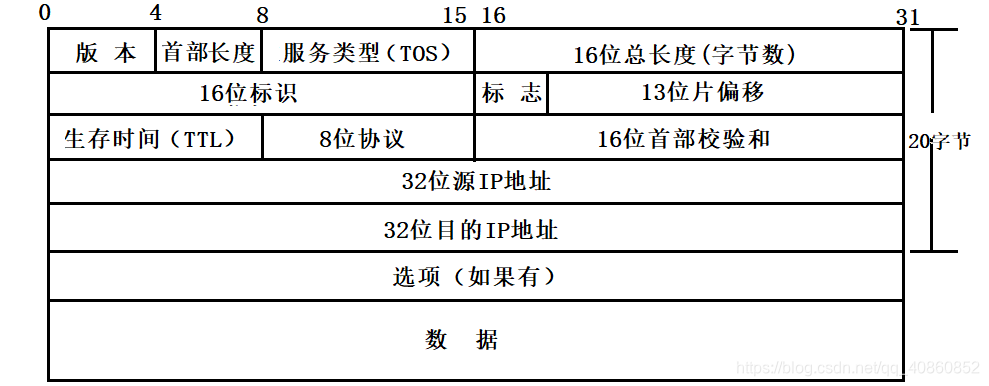

IP协议头格式如下：

• 版本号4位，指定IP协议的版本，对于IPv4来说就是4位，不过慢慢开始不太够用，在11年就用完了。于是有了IPv6，IPv6可以为地球上的每一粒沙子分配一个ip地址。
• 首部长度4位，IP头部的长度是60字节，因为4bit最大的数字是15，所以IP头部最大长度是15*4字节。
• 服务类型，TOS，3位优先权字段（已经弃用），4位TOS字段，和1位保留字段（必须置为0）。4位TOS分别表示：最小延时，最大吞吐量，最高可靠性，最小成本。这四者相互冲突，只能选择一个。对于ssh/telnet这样的应用程序，最小延时比较重要；对于ftp这样的程序，最大吞吐量比较重要。
• 16位总长度，IP数据报整体占用了多少个字节。
• 16位标识：唯一的标识主机发送的报文，如果IP报文在数据链路层分片了，那么每一个片里面的这个id都是相同的。
• 3位标志字段：第一位保留（保留的意思是现在不用，但是还没想好说不定以后要用到）。第二位置为1表示禁止分片，这时候如果报文长度超过MTU，IP模块就会丢弃报文。第三位表示"更多分片"，如果分片了的话，最后一个分片置为1，其他是0。类似于一个结束标记。
• 13位分片偏移（framegament offset）：是分片相对于原始IP报文开始处的偏移。其实就是在表示当前分片在原报文中处在哪个位置。实际偏移的字节数是这个值 * 8。得到的。因此，除了最后一个报文之外，其他报文的长度必须是8的整数倍（否则报文就不连续了）。
• 8位生存时间（Time To Live，TTL）：数据报到达目的地的最大报文跳数。一般是64。每次经过一个路由，TTL -= 1，一直减到0还没到达，那么就丢弃了。这个字段主要是用来防止出现路由循环。
• 8位协议：表示上层协议的类型，是TCP还是UDP。
• 16位头部校验和：使用CRC进行校验，来鉴别头部是否损坏。
• 32位源地址和32位目标地址：表示发送端的网络地址和接收端的网络地址。
• 选项字段（不定长，最多40字节）：选项字段用来支持排错、测量以及安全等措施，内容很丰富。 此字段的长度可变，从1个字节到40个字节不等，取决于所选择的项目。

UDP协议

• 计算机中没有一个物件叫做端口，端口现在用来表示计算机上面程序的进程，一般是跟ip进行使用，有0-65535个值，其中0-1023为公有端口，我们应用不能使用。
• UDP源端口，2个字节
• UDP目的端口，2个字节
• UDP长度，2个字节
• UDP校验，2个字节

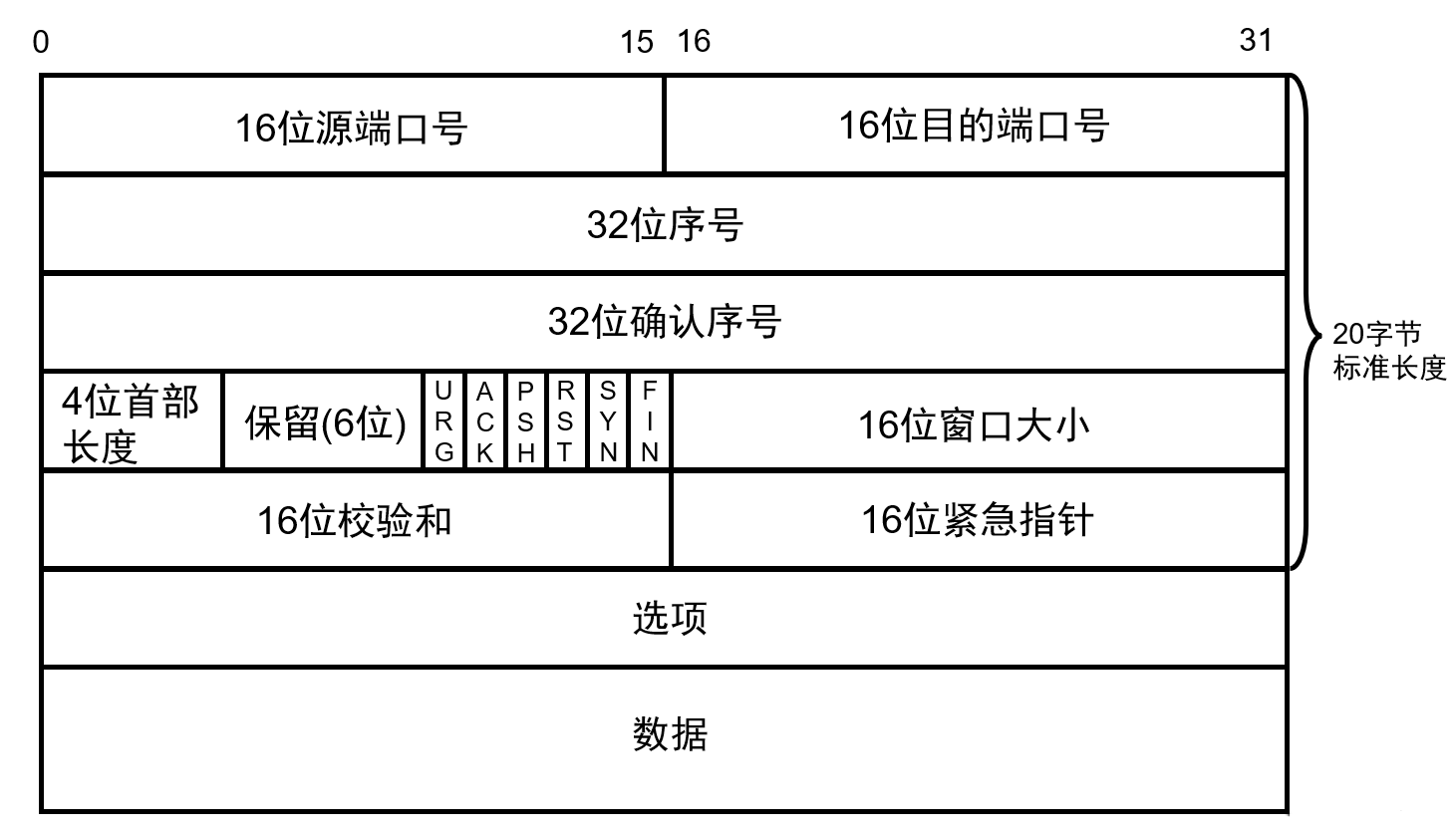

TCP协议

• 16位端口号：告知主机该报文段是来自哪里(源端口)以及传给哪个上层协议或者应用程序(目的端口)的，进行TCP通信时，客户端通常使用系统自动选择的临时端口，而服务器则使用知名服务端口，也就是自动应用程序定义的端口。
• 32位序号：一次TCP通信（指的是从TCP连接建立到断开）过程中某一个传输方向上的字节流的每个字节的编号。
• 32位确认号：用作对另一方发送来的TCP报文段的响应，值是收到的TCP报文的序号值加1。假如主机A和主机B进行TCP通信，那么A发出的TCP报文段不仅仅携带自己的序号，而且包含对B发送来的TCP报文段的确认号。反之，B发送出的TCP报文段也同时携带自己的序号和对A发送来的报文段的确认号。
• 4位头部长度：标识TCP头部有多少个32bit字节，因为4位最大能表示15，所以TCP头部最长的字节是60。
• 6位标志位：

    - URG标志，标识紧急指针是否有效。
    - ACK标志，标识确认号是否有效，我们称携带ACK标志的TCP报文段为确认报文段。
    - PSH标志，提示接收端应用程序应该立即从TCP接收缓冲区读走数据，为接受后续数据腾出空间，
      不然它们就会一直停留在TCP接收缓冲区中。
    - RST标志，标识要求对方重新建立连接，我们称携带RST标志的TCP报文段为复位报文段。
    - SYN标志，标识要求对方重新建立连接，我们称携带SYN标志的TCP报文段为同步报文段。
    - FIN标志，标识通知对方本端要关闭连接了，我们称携带SYN标志的TCP报文段为结束报文段。

• 16位窗口大小：是TCP流量控制的一个手段，这里说的窗口，指的是接收通告窗口，它告诉对方本端的TCP接收缓冲区还能容纳多少字节的数据，这样对方就可以控制发送数据的速度。
• 16为校验和：由发送端填充，接收端对TCP报文段执行CRC算法以检验TCP报文段在传输过程中释放损坏，注意，这个校验不仅包括TCP头部，也包括TCP数据部分，这也是TCP可靠传输的一个重要保障。
• 16位紧急指针：是一个正的偏移量，它和序号字段的值相加表示最后一个紧急数据的下一个字节的序号，因此确切的说，这个字段是紧急指针相对当前序号的偏移，称为紧急偏移，TCP的紧急指针是发送端向接收端发送紧急数据的方法。

三次握手

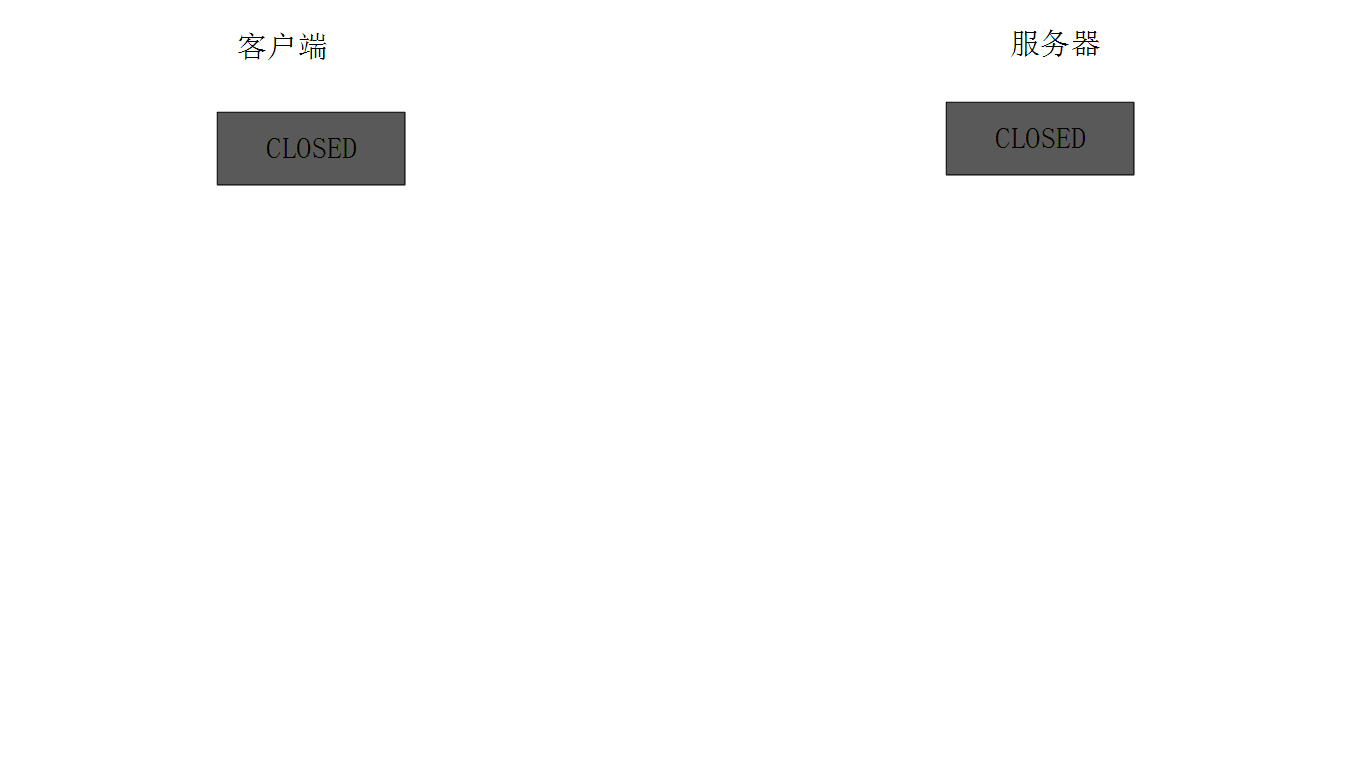

三次握手动图如下：

• 首先第一次客户端发送一个SYN包给服务器端，询问服务器建立连接。SYN为1表示为同步报文段的标识，seq为一个之前的序列号递增值。
• 服务器收到后，回复一个SYN包和ACK包，其中seq为序列号递增值，ack的值为原seq的值+1。
• 客户端收到后，检查ack的值是否正确，即第一次发送的seq+1就是正确，如果正确，客户端再次回复一个ACK包给服务器端，其中ack为seq的值加1。

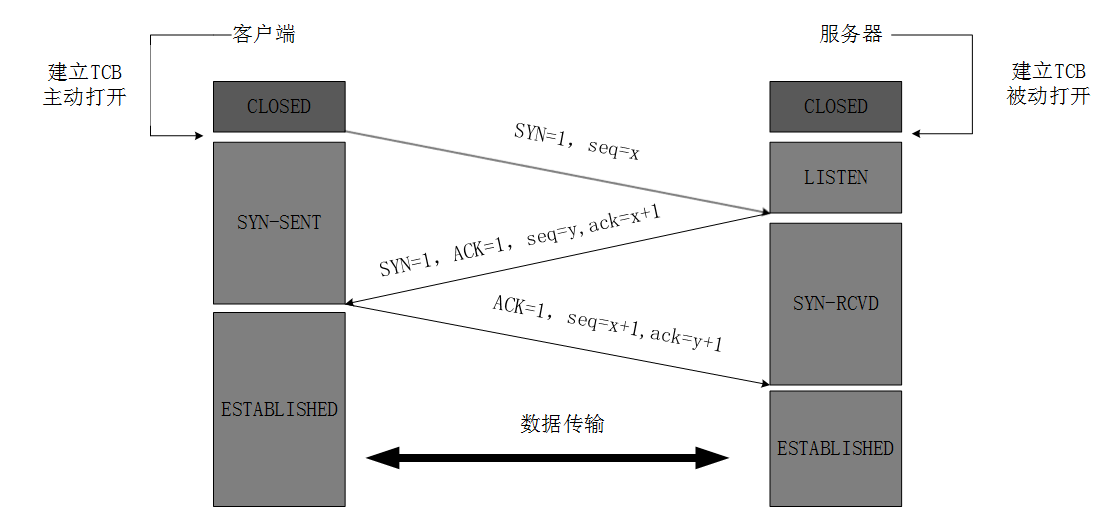

从状态上面来讲：

• 开始客户端和服务器端都是closed状态。
• 客户端建立TCP主动打开状态，到服务器之后，服务器为listen状态。
• 当服务器第二次握手，回复客户端的时候，客户端为sys-sent状态。
• 客户端发起第三次握手，到服务器之后，服务器为syn-recd状态。 此时链接建立，客户端和服务器端都是established状态。

三次握手，就是为了防止已经失效的连接请求报文，突然有效，然后传送到服务端，导致错误产生。
比如第一次客户端发送一个SYN包请求建立连接，但是由于网络原因并未及时到达服务端，但是为了连接健壮性一般都会重连，客户端会继续发送SYN包来请求连接，如果这次数据包是正常的，服务器收到回复SYN和ACK包给客户端。但是网络好了后，第一个包又突然正常到达服务端了，服务器以为是客户端发送的新的连接，如果没有客户端的第三次确认，那么服务端就会认为客户端发送了两次链接，而客户端认为自己只是创建了一次连接，造成状态不一致。

因为服务器不仅保存一个客户端的信息，服务器如何保存这些客户端的信息呢？第一次握手的时候，服务器如何保存客户端的连接握手信息呢？
服务器有一个半连接队列，也就是SYN队列，第一次握手的时候，所有的信息都会保存在这个队列里面。

三次链接之后，最后一次握手来的时候，服务器就会判断在半连接队列里面，是否有当前客户端的信息，如果有则把信息拿出来，放入到新的队列中，这个新的队列就是全连接队列，也就是acept队列。如果没有，在这种情况下，服务器可能会向客户端发送RST（复位）包，表示连接被重置或终止。客户端接收到RST包后，会认为连接未能成功建立，可能会尝试重新发起连接请求。

如果，客户端不发起三次握手，那半连接队列里面，当前的节点无法移除，随着时间的推移，或者黑客的攻击请求，会造成半连接队列满额，没法接受新的请求了。

这两个队列，都是使用链表实现的。

四次挥手

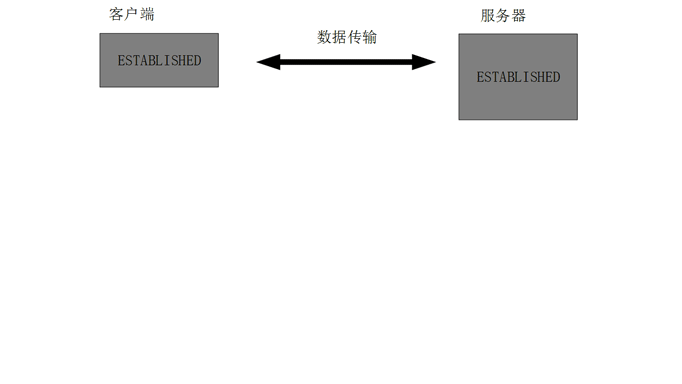

动图如下：

四次挥手的过程，其实是不区分客户端和服务器的，因为谁都可以发起断开链接的过程。我们就按照客户端主动断开链接吧。

• 客户端主动发送了一个FIN包，用来关闭客户端和服务端的数据传送，带一个seq过来。
• 服务端收到FIN包后，回复一个ACK包，并把ack回复为seq+1，再带一个seq序号回复给客户端。
• 此时服务端关闭和客户端的连接，再次发送一个FIN包，给客户端，并且把剩下的数据全部发送过去给客户端。
• 客户端收到之后，回复一个ack包，并且把seq和ack都回复过去给服务端。
• 断开链接。

第二次和第三次，如果在第二次的包还未发出去的时候，服务端立马调用了close函数，则第二次和第三次的包可能会合并发出去。

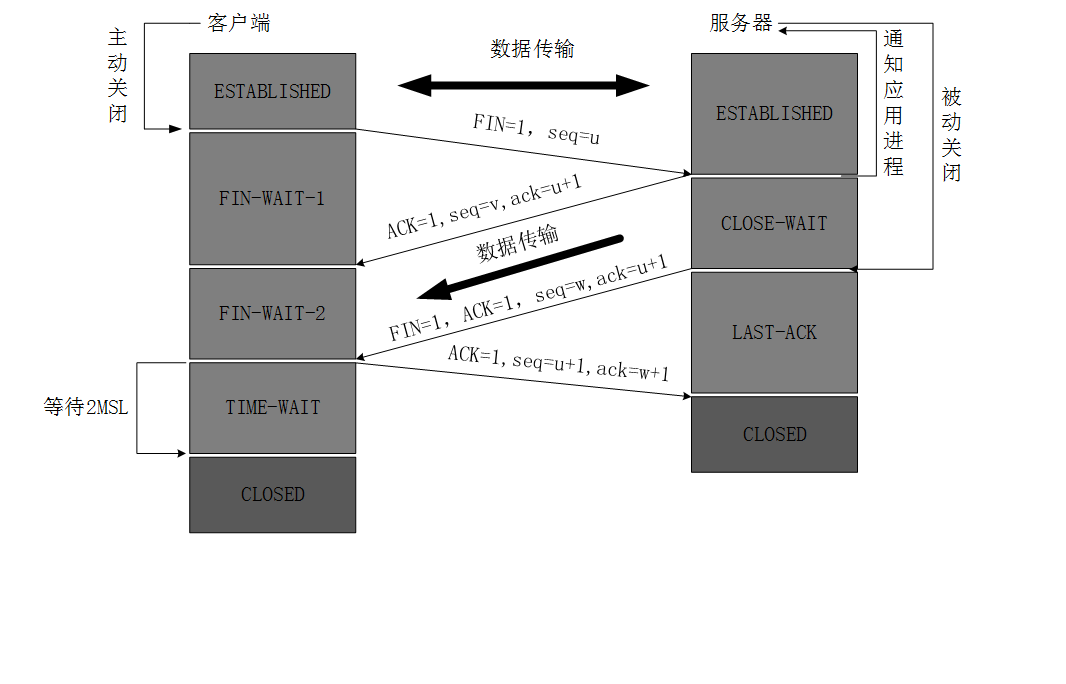

状态如下：

• 双方建立连接后，都处于established状态。
• 当客户端主动关闭，调用close之后，客户端进入fin-wait-1的状态。
• 当被动方服务端接收到FIN包之后，服务端进入close-wait状态。然后发送第三次挥手后，变为last-ack状态。
• 当服务端第三次挥手，发送包到客户端的时候，客户端进入fin-wait-2的状态。
• 客户端收到包后，立马发送第四次挥手，此时处于time-wait状态。
• 服务端收到第四次挥手后，进入closed状态。
• 客户端等待2ms后，然后置于closed状态。

那，这几个状态保存在哪呢？
是保存在TCB控制块，因为它伴随每一个链接的什么周期。

为什么客户端有一个time-wait状态呢？需要等待一段时间呢？
这是为了保证服务端可以接收到发送过去的ACK包，如果一旦立马关闭连接的话，一旦最后发送的ACK包丢失，则服务端会一直停留在最后的确认状态。服务端没有收到对应的ACK，会等待一段时间重发第三步的FIN包，那么客户端会响应这个，重发ACK包的，这是为了可靠的断开机制。

close-wait这个状态有什么用？
这个是被动方，比如服务端调用close不正常，然后被动关闭，或者是这个状态是让服务器发送还未传送完的数据。

TCP是如何保证顺序的？

有个超时机制，定为200ms，比如现在客户端有1,2,3,4,5,6个包发给服务端，每个包都有序列号，这五个是顺序发送的，但并非是顺序到达，如：

• 1号包先到，等待200ms，再回确认消息，如果200ms内，2号包或者其他包到了，会重置定时器，继续等待200ms。
• 如果200ms超时了，回去判断，在这个过程中，哪些包之前的已经全部收到了，比如目前收到了1,3,2,6号包了，那就回复一个确认消息，就是4号包以前的都收到了。那么从4开始全部重新发，6号包直接丢掉。

如何确定一次性发送多少个包？

这就涉及到了慢启动和拥塞控制，和拥塞控制门限值。
慢启动：

• 初始阶段：在TCP连接建立的时候，拥塞串口的初始值一般比较小，比如为1个最大报文段长度。
• 指数增长：在慢启动阶段，每当收到一个ACK确认报文，拥塞窗口大小就会加倍，这种指数增长使得拥塞窗口快速增大，以利用网络的潜在带宽。
• 窗口大小控制：在慢启动阶段中，拥塞窗口大小由慢启动门限值限制，一旦拥塞窗口达到或者超过慢启动门限，就会进入拥塞避免阶段。
• 快速重传：如果发送方连续收到三个重复的ACK，表名有数据包丢失，它将执行快速重传，直接重传丢失的数据包，而不等待超时。

拥塞控制：

• 拥塞避免阶段：一旦拥塞窗口大小达到或者超过慢启动门限值，TCP进入拥塞避免阶段，在拥塞避免阶段，拥塞窗口线性增长，而不是指数增长。
• 线性增长：拥塞避免阶段中，每收到一个ACK，拥塞窗口大小会增加一个MSS的大小。这种线性增长的方式帮助TCP更稳健地调整发送速率，防止过快引发网络拥塞。比如门限值为16，达到16之后，就会每次加1.
• 快速重传和快速恢复：如果检测到网络拥塞，TCP可能会执行快速重传和快速恢复机制，通过调整拥塞窗口来适应当前网络状况。
• 拥塞窗口减半：当发生超时或者检测网络拥塞时，拥塞窗口大小可能减半，慢启动门限也会被设置当前拥塞窗口的一般，并进入慢启动阶段重新开始。

那么如何确定门限值呢？

• 丢包检测，当TCP检测到丢失的数据包时，这通常被视为网络拥塞的信号，拥塞控制算法会根据丢包情况来判断当前网络的拥塞状态。
• 延迟测量：高延迟是网络拥塞的指标。

举例说明：

假设拥塞窗口在超时时为18，慢启动门限为16。当发生超时时，可能的步骤是：

拥塞窗口减半：拥塞窗口变为9。 慢启动门限更新：慢启动门限设为当前拥塞窗口的一半，即16/2=8。 拥塞窗口重新开始：拥塞窗口初始值设为1。 这样，TCP会从一个较小的拥塞窗口开始重新发送数据，逐步调整发送速率，以适应当前网络状况，避免进一步加剧网络拥塞。这个过程是为了实现拥塞控制，确保网络的稳定性和可靠性。

滑动窗口

滑动窗口大小，是有慢启动得出的。 有以下概念：

• 发送窗口：发送方维护一个发送窗口，它是一个连续的序号范围，标识可以发送但还未收到确认的数据，发送窗口由左边界和右边界确认，标识可以发送的序号范围。
• 接收窗口：接收方维护一个接收窗口，同样是一个连续的序号范围，表示期望接收的下一个字节的序号范围。接收窗口通过确认号来表示。
• 窗口大小：是一个动态调整的，反映当前网络条件下的流量控制情况，TCP通过不断调整窗口大小来适应网络的带宽和延迟情况。
• 滑动操作：滑动窗口的核心操作是滑动，发送方通过接收到的确认信息来调整发送窗口的大小，确保只发送接收方能够处理的数据，随着数据的被确认，发送窗口的右边界会向前滑动。
• 流量控制：滑动窗口机制实现了流量控制，确保发送方不会发送超过接收方处理能力的数据。接收方通过调整窗口的大小来通告发送方其处理能力，从而控制发送速率。
• 确认号的作用：接收方通过确认号告诉发送方它期待接收的下一个字节的序号，同时确认已经成功接收的字节数，发送方根据这些信息来动态调整发送窗口的大小。

举个例子：
假设有一个发送方A和接收方B，之间通过TCP进行通信：

• 初始时刻，发送窗口和接收窗口的大小都是3字节，序号范围是1-3.

[ A: Sending Window | 1 2 3 ]
[ B: Receiving Window | - - - ]

• 发送方接收发送数据：

  发送方发送3个字节的数据，序号为1,2,3给接收方B

• 接收方确认数据：

  接收方B成功接收并确认收到3个字节的数据。
  现在接收窗口向前滑动，变为序号为4到6.

[ A: Sending Window | 1 2 3 ]
[ B: Receiving Window | 4 5 6 ]

• 发送方向接收方发送更多的数据

  发送方A继续发送3个字节的数据，4,5,6给接收方B。

• 接收方确认数据。

  接收方B再次成功接收并确认3个字节的数据。
  现在，接收窗口再次向前滑动，变为序号为7到9.

[ A: Sending Window | 4 5 6 ]
[ B: Receiving Window | 7 8 9 ]
