一上来就说多路复用，估计有点懵逼，我们先从用户空间和内核空间，以及为什么会有多路复用说起吧。

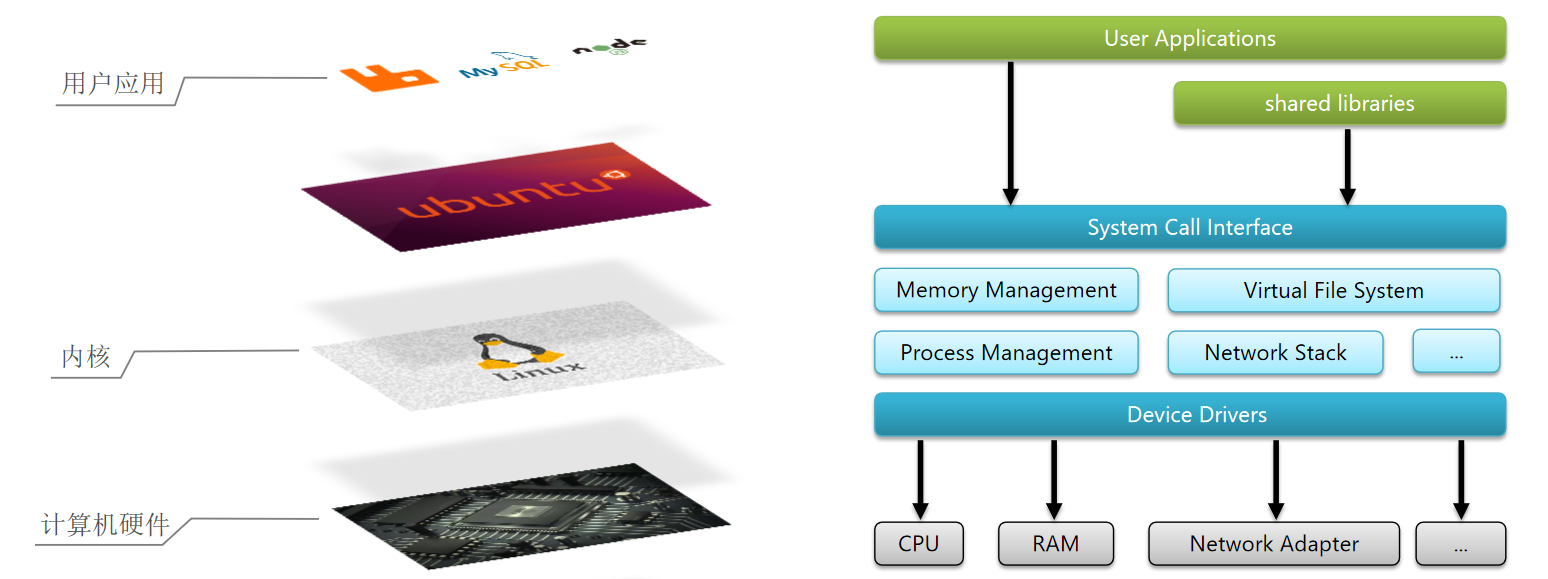

我们熟知的Ubuntu和CentOS，都是基于Linux操作系统，在上面包装了一层壳而已。他们统称为Linux的发行版。Linux成为内核。而我们用户应用，比如MySQL、Redis、各类语言编译器等等没办法访问底层的计算机硬件，都是需要通过Linux内核来操作计算机硬件。如下图：

linuxjiagoutudd

  • 计算机硬件，主要包括CPU、RAM、NetWork等等，内核通过设备驱动，是可以操作计算机硬件的，但是也需要一些管理，比如内存管理、进程、网络管理等等。
  • 硬件如何访问呢？那必须封装一些系统接口，比如网络接口、内存接口等等给上层应用调用。
  • 用户应用，就可以调用这些接口，从而间接的访问硬件。

我们的操作系统对于硬件来说，也是一个应用，它也是占用各类资源，比如CPU、内存等等，如果上层user应用随机的去调用系统资源，去占用完资源，那系统完蛋了，系统一旦完蛋，那全完蛋了。所以，需要把用户的资源和内核的(系统)的资源隔离开，避免用户应用导致内核奔溃。

用户空间和内核空间

所以，操作系统会把用户空间和内核空间进行分离的。进程的寻找空间也会划分为：内核空间和用户空间两种。

寻址空间：我们内核和用户应用，都没办法直接访问实际的内存，而是先给他们划分一片虚拟的内存，通过虚拟的内容来映射到物理内存。所以访问虚拟的内存的时候，就需要一个虚拟的地址了，这个虚拟的地址就是一个无符号的整数，从0开始，最大值取决于CPU地址总线和内存带宽，比如一个32位的系统，它的带宽就是32，所以他的地址最大值就是2^32，也就是寻址的范围，就是从0到2^32这个空间，这个空间就是寻址空间，而内存地址每一个值，都是一个存储单元，也就是一个字节byte。2^32字节=4GB，也就是一个32位系统，它最大的内存限制也就是4GB。 yonghuneihekongjianjiagou

  • 内核空间和用户空间的总集代表整个内存的4GB空间，从0开始到0xFFFFFFFF(一起4GB)，其中0-0xBFFFFFFF(3GB)成为用户空间，称为用户态。高位的0xC0000000-0xFFFFFFFF(1GB)划分成内核空间，称为内核态。
  • 一般来说，用户的应用，都是运行在用户空间，内核的运行在内核空间。
  • cpu有些命名是比较机密，一旦运行可能导致灾难，在Linux系统有两种命令(Ring0和Ring3),Ring0等级最高，可以调用一切系统资源，所以只能在内核空间上执行。Ring3为受限制的命令，不能直接调用系统资源，只能通过内核提供的接口来访问。

切换流程

但是有的用户空间可能需要调用系统资源，怎办呢？那就可能这个线程会在内核态和用户态之间切换，具体的切换流程如下：

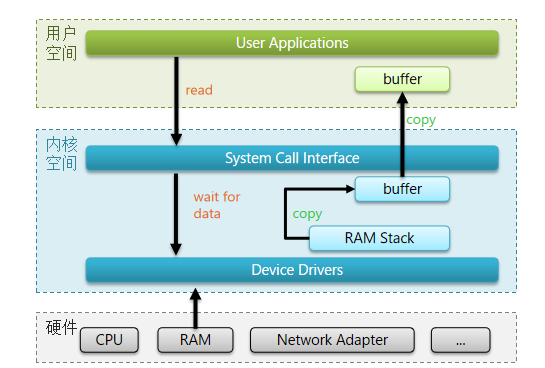

以读写磁盘文件为例，Linux系统为了提高IO效率，会在用户空间和内核空间都加入缓冲区 buffer。

duquioneicunjiagou

  • 读数据，用户空间先发起一个命令到内核空间，说read读数据，到达内核空间后，内核空间先判断是否有数据(去磁盘寻址)，这个过程中，需要等待(wait for data)数据就绪。
  • 如果有数据，就读取数据，比如从磁盘或者从网卡中读取，通过设备驱动，先把数据读取到buffer中。此时就算是等待就绪了。
  • 然后把内核空间的buffer数据拷贝到用户空间的buffer中，用户再对buffer进行操作。
  • 写数据也是一样，用户先把文件写入buffer中，所以先把用户buffer中的数据拷贝到内核buffer，然后通过内核buffer再写入到磁盘。

这可以是一个整个流程的缩影，可以看出，影响效率的，一个是等待，wait for data，别人没有数据来的时候，你就等着吧，一个是拷贝，就是从磁盘拷贝到内核空间，从内核空间拷贝到用户空间，这些都是影响性能对。如果想提高io的效率，就是这里两个核心优化，

  • 减少无效等待
  • 减少内核到用户态无效的拷贝。

那么，Linux就提供了五种，来优化无效等待的机制。如下介绍：

IO模型

在《UNIX网络编程》一书中，总结归纳了5种IO模型：

  • 阻塞IO（Blocking IO）
  • 非阻塞IO（Nonblocking IO）
  • IO多路复用（IO Multiplexing）
  • 信号驱动IO（Signal Driven IO）
  • 异步IO（Asynchronous IO）

阻塞IO

顾名思义，阻塞IO就是两个阶段都必须阻塞等待。
zusheiojiagoutu

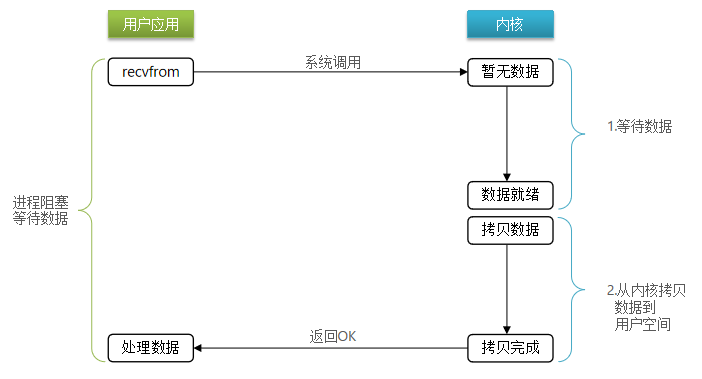

阶段一：
用户进程尝试读取数据（比如网卡数据）
此时数据尚未到达，内核需要等待数据
此时用户进程也处于阻塞状态

阶段二：
数据到达并拷贝到内核缓冲区，代表已就绪
将内核数据拷贝到用户缓冲区
拷贝过程中，用户进程依然阻塞等待
拷贝完成，用户进程解除阻塞，处理数据

非阻塞IO

顾名思义，非阻塞IO的recvfrom操作，如果内核态没有数据，会立即返回结构，而不是阻塞用户。

feizesheiodejiegoutu

阶段一：
用户进程尝试读取数据（比如网卡数据）
此时数据尚未到达，内核需要等待数据
返回异常给用户进程
用户进程拿到error后，再次尝试读取
循环往复，直到数据就绪

阶段二：
将内核数据拷贝到用户缓冲区
拷贝过程中，用户进程依然阻塞等待
拷贝完成，用户进程解除阻塞，处理数据

非阻塞IO模型中，用户进程在第一个阶段是非阻塞，第二个阶段是阻塞状态。虽然是非阻塞，但性能并没有得到提高。而且忙等机制会导致CPU空转，因为一直在问，CPU使用率暴增。

看上去花里花哨的，其实正常情况下没啥卵用，别看第一阶段立即返回，但是我用户应用也没干其他的，就一直再问再催而已。而且第二个阶段还是阻塞的。

IO多路复用

无论是阻塞IO还是非阻塞IO，用户应用在一阶段都需要调用recvfrom来获取数据，差别在于无数据时的处理：

  • 如果调用recvfrom时，恰好没有数据，阻塞IO会使进程阻塞，非阻塞IO使CPU空转，都不能充分发挥CPU的作用，也就是都没有干正事，在摸鱼。
  • 如果调用recvfrom时，恰好有数据，则用户进程可以直接进入第二阶段，读取并处理数据。
    基于这个，可以举一个生动的例子：

    阻塞IO和非阻塞IO例子

    说的是快餐店点餐，一个有选择困难症的人在那一直磨磨蹭蹭的不点，然后他不确定，后面的人也就只能一直在那等着。如：

diancanshiyixiangtu

  • 选择困难症患者在点餐，后面一直等着，对于服务员来说，它是等待数据就绪。
  • 需要等到顾客想好了才开始点餐，相当于读取数据了。这是阻塞io
  • 如果服务员一直在问顾客，你要吃什么，你点好了没有，快点呢等等，相当于非阻塞io，服务员除了问什么都干不了，还浪费cpu。

所以，一般这种有两种方案解决：

  • 增加柜台，如同KFC一样，多人点餐。嗯，多线程，但是开销大。
  • 大家都不排队，直接坐下来，通过手机点单，想好吃什么了直接告诉服务员，服务员直接点餐。
    好，回到Linux，用户进程如何知道内核中的数据是否就绪了呢？ 我点的餐告诉服务员了，我什么时候知道我的饭到了呢？你在点餐的时候，会不会给你一个监听器，你的餐到了会滴滴滴响呢？在linux也一样，它叫做， 文件描述符。

文件描述符(File Descriptor)

简称FD，时一个从0开始递增的无符号整数，用来关联linux中的一个文件，在linux中，一切皆文件，例如常规文件、视频、硬件设备等等，当然也包括socket呢。 在Linux中，有7种文件描述符：

文件类型 文件类型描述 符号
普通文件 最常使用的一类，特点是不包含有文件系统信息的结构信息。按照其内部结构又可分为纯文本文件、二进制文件、数据格式的文件、各种压缩文件。 REG (-)
目录文件 用于存放文件名以及其相关信息的文件，是内核组织文件系统的基本节点。 DIR (d)
块设备 就是存储数据以供系统存取的接口设备，简单而言就是硬盘。 BLK (b)
字符设备 字符设备文件：即串行端口的接口设备，例如键盘、鼠标等等。 CHR （c)
套接字 这类文件通常用在网络数据连接。可以启动一个程序来监听客户端的要求，客户端就可以通过套接字来进行数据通信。 SOCK(s)
管道 一种很特殊的文件，主要用于不同进程的信息传递。 FIFO （p)
链接 一种特殊文件，指向一个真实存在的文件链接，类似于Windows下的快捷方式，链接文件的不同，又可分为硬链接和软链接。 LNK (l)
未知

IO多路复用详解

就是利用单个线程同时监听多个FD，并在某个FD可读、可写的时候得到通知，从而避免无效的等待，充分利用CPU资源。复用的就是线程，相当于新开一个服务员把多个顾客的取餐器拿到了，然后等到某个客户餐到了之后，直接送到客户手上。

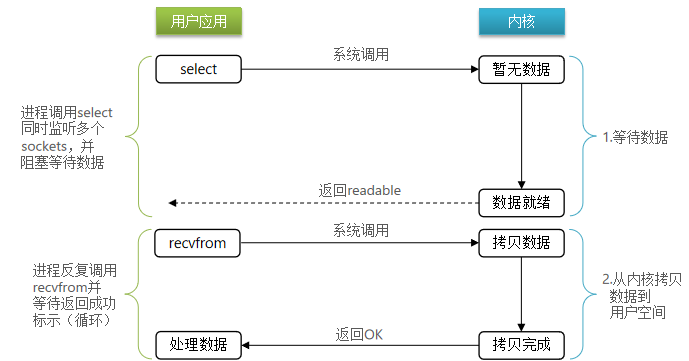

ioduolufuyongliucheng
此时开始不是直接调用recvfrom了，因为recvfrom是直接去读取数据了，但是我开始并不知道数据是否就绪了，因为一旦调用recvfrom就阻塞了。

  • 用户应用开始调用select函数了，select内部可以接收多个FD，我们把每个客户端对应的socket传到FD中，然后传到内核。
  • 内核去检查，看看有没有哪个FD已经就绪了，如果有就绪了，返回readable，直到可读了。
  • 通过recvfrom直接去目标拷贝数据，并且返回数据。
  • 可能会有多个FD就绪了，那么进程会反复的调用recvfrom，直到全部完成。

IO多路复用，常见的又有多种实现，常见的有select、poll、epoll。

  • select和poll只会通知用户进程有FD就绪，但不确定具体是哪个FD，需要用户进程逐个遍历FD来确认。
  • epoll则会通知用户进程FD就绪的同时，把已就绪的FD写入用户空间。

IO多路复用-select

select是Linux中最早的I/O多录了复用实现方案

源码如下：

// 定义类型别名 __fd_mask，本质是 long int
typedef long int __fd_mask;
/* fd_set 记录要监听的fd集合，及其对应状态 */
typedef struct {
    // fds_bits是long类型数组，长度为 1024/32 = 32
    // 共1024个bit位，每个bit位代表一个fd，0代表未就绪，1代表就绪
    __fd_mask fds_bits[__FD_SETSIZE / __NFDBITS];
    // ...
} fd_set;
// select函数，用于监听fd_set，也就是多个fd的集合
int select(
    int nfds, // 要监视的fd_set的最大fd + 1
    fd_set *readfds, // 要监听读事件的fd集合
    fd_set *writefds,// 要监听写事件的fd集合
    fd_set *exceptfds, // // 要监听异常事件的fd集合
    // 超时时间，null-用不超时；0-不阻塞等待；大于0-固定等待时间
    struct timeval *timeout
);

实现流程：

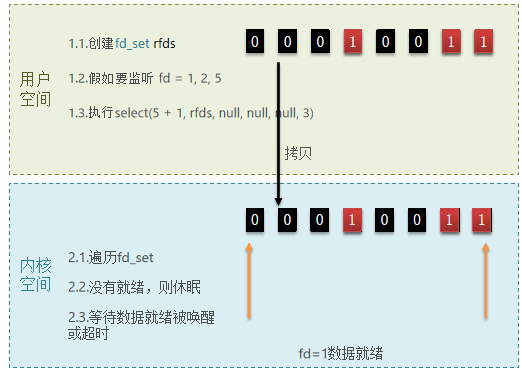

selectduolufuyongio

  • 我们以8个bit位来把，1024个太长了。
  • 在初始化的时候，每个bit都是0，假设要监听的fd为1,2,5，则从右往左，第几位就监听谁，1表示监听。也就是1024位。就可以监听1024个fd。
  • 执行select，传入参数，也就是把rfds集合传入到内核空间。
  • 内核遍历fd，然后内核一个个查看，看看标记的fd是否有就绪的。如果没有就绪就休眠。
  • 如果有数据就绪，就会被唤醒或者超时。

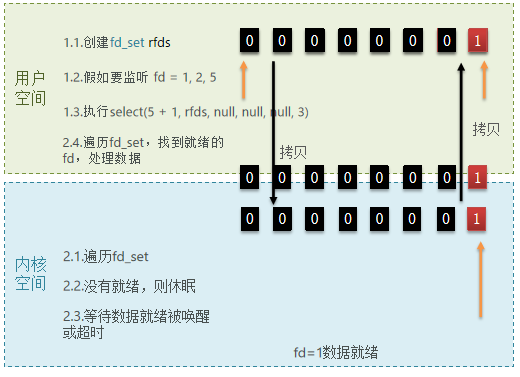

selectduolufuyongio

  • 如果内核空间有就绪的，比如就绪1个，就在bit1上面标记下。-
  • 然后拷贝到用户空间，用户空间看到有1个已经就绪了。
  • 但是并不知道具体是哪个，只是知道有1个就绪，用户空间要一个个遍历，看看具体是哪个就绪。

所以：select模式存在的问题：

  • 需要将整个fd_set从用户空间拷贝到内核空间，select结束还要再次拷贝会用户空间
  • select无法得知具体是哪个fd就绪，需要遍历整个fd_set.
  • fd_set监听的fd数量不能超过1024个，看上去很大，但是随着互联网发展，这个并发量太大了，可能不够用了。

IO多路复用-poll

相对select做了改进，但性能提示不明显，部分代码如下：

// pollfd 中的事件类型
#define POLLIN     //可读事件
#define POLLOUT    //可写事件
#define POLLERR    //错误事件
#define POLLNVAL   //fd未打开

// pollfd结构
struct pollfd {
    int fd;           /* 要监听的fd  */
    short int events; /* 要监听的事件类型：读、写、异常 */
    short int revents;/* 实际发生的事件类型 */
};
// poll函数，参数简单了很多
int poll(
    struct pollfd *fds, // pollfd数组，可以自定义大小，大小没有上线。
    nfds_t nfds, // 数组元素个数
    int timeout // 超时时间
);

IO流程如下：

1：创建pollfd数组，向里面添加关注的fd信息，数组大小自定义(可以超过1024)
2：调用poll函数，将pollfd数组拷贝到内核空间，转链表存储，无上限
3：内核遍历fd，判断是否就绪
4：数据就绪或超时后，拷贝pollfd数组到用户空间，返回就绪fd数量n。(这里还是返回就绪的，并非返回究竟是哪个就绪)。
5:用户进程判断n是否大于0
6：大于0则遍历pollfd数组，找到就绪的fd

所以，较select相比：

  • select需要把整个fd拷贝返回，poll同样这样做。
  • select没有告诉用户空间具体谁就绪了，poll同样没有。
  • select监听的fd是有上限的，但是poll并没有上限，就去掉了上限，可能还有会问题。
  • 监听FD越多，每次遍历消耗时间也越久，性能反而会下降

所以poll虽然提供了，但是几乎很少人使用。

epoll

epoll模式是对select和poll的改进，飞跃式的改进，它提供了三个函数：

struct eventpoll {
    //...
    struct rb_root  rbr; // 一颗红黑树，记录要监听的FD
    struct list_head rdlist;// 一个链表，记录就绪的FD
    //...
};
// 1.创建一个epoll实例,内部是event poll，返回对应的句柄epfd
int epoll_create(int size);

// 2.将一个FD添加到epoll的红黑树中，并设置ep_poll_callback
// callback触发时，就把对应的FD加入到rdlist这个就绪列表中
int epoll_ctl(
    int epfd,  // epoll实例的句柄
    int op,    // 要执行的操作，包括：ADD、MOD、DEL
    int fd,    // 要监听的FD
    struct epoll_event *event // 要监听的事件类型：读、写、异常等
);

// 3.检查rdlist列表是否为空，不为空则返回就绪的FD的数量
int epoll_wait(
    int epfd,                   // epoll实例的句柄
    struct epoll_event *events, // 空event数组，用于接收就绪的FD
    int maxevents,              // events数组的最大长度
    int timeout   // 超时时间，-1用不超时；0不阻塞；大于0为阻塞时间
);

流程：

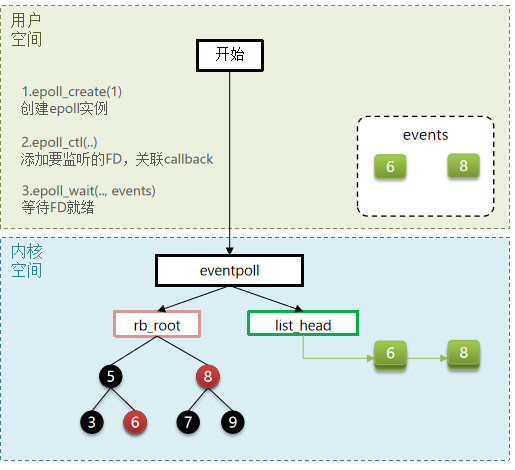

epollduolufuyongjiagou

  • 用户空间创建eventpoll实例，里面就包含了要监听的FD，和一个链表，这个链表记录已经就绪的FD。
  • 通过调用epollctl，把要监听的FD添加进去，并且设置回调函数，可以理解为把FD挂载到rb_root上的红黑树上面去，FD一旦就绪了，这个fd会转移到list_head的链表上去。
  • 添加后，等待FD就绪。等待中有一个空的event数组，用户接收就绪的FD。
  • 比如6/8就绪了，一旦就绪就出发callback，然后把6/8fd添加到list_head的链表当中。
  • 内核把就绪的数量返回出去。并且把已就绪的FD放到epoll_wait当中的events数组中。
  • 用户空间，就知道了具体是哪个fd就绪了。不需要遍历所有的fd。

所以，再较select相比

  • select需要把整个fd拷贝到内核，但是epoll不是，epoll把新增的fd添加到epoll_ctl中，关联callback接口，不需要等待了。
  • select内核空间fd就绪后，需要把所有的fd数组拷贝到用户空间(不管就不就绪)，用户空间再遍历看看谁就绪了，但epoll不是，epoll有个events数组，里面就是已经就绪的fd。
  • select最多可以监听1024个fd，但epoll中，采用了红黑树模式，理论上支持的数量无限的，且增删改查的性能不会随着数量的增加而增加。

总结

基于epoll实例中的红黑树保存要监听的FD，理论上无上限，而且增删改查效率都非常高
每个FD只需要执行一次epoll_ctl添加到红黑树，以后每次epol_wait无需传递任何参数，无需重复拷贝FD到内核空间
利用ep_poll_callback机制来监听FD状态，无需遍历所有FD，因此性能不会随监听的FD数量增多而下降

事件通知机制

当FD有数据可读时，我们调用epoll_wait就可以得到通知，那么如何得到通知的呢？有哪些模式呢？

  • LevelTriggered：LT，当FD有数据可读时，会重复通知多次，直到数据处理完成，时epoll的默认模式。
  • EdgeTriggered：ET，当FD有数据可读时，只会被通知一次，不管数据是否处理完成。

举例说明：

1：假设一个客户端socket对应的FD已经注册到了epoll实例中 2：客户端socket发送了2kb的数据
3：服务端调用epoll_wait，得到通知说FD就绪
4：服务端从FD读取了1kb数据
5：回到步骤3（再次调用epoll_wait，形成循环）

如果我们采用LT模式，因为FD中仍有1kb数据，则第⑤步依然会返回结果，并且得到通知
如果我们采用ET模式，因为第③步已经消费了FD可读事件，第⑤步FD状态没有变化，因此epoll_wait不会返回，数据无法读取，客户端响应超时。

LT：事件通知频率较高，会有重复通知，影响性能
ET：仅通知一次，效率高。可以基于非阻塞IO循环读取解决数据读取不完整问题

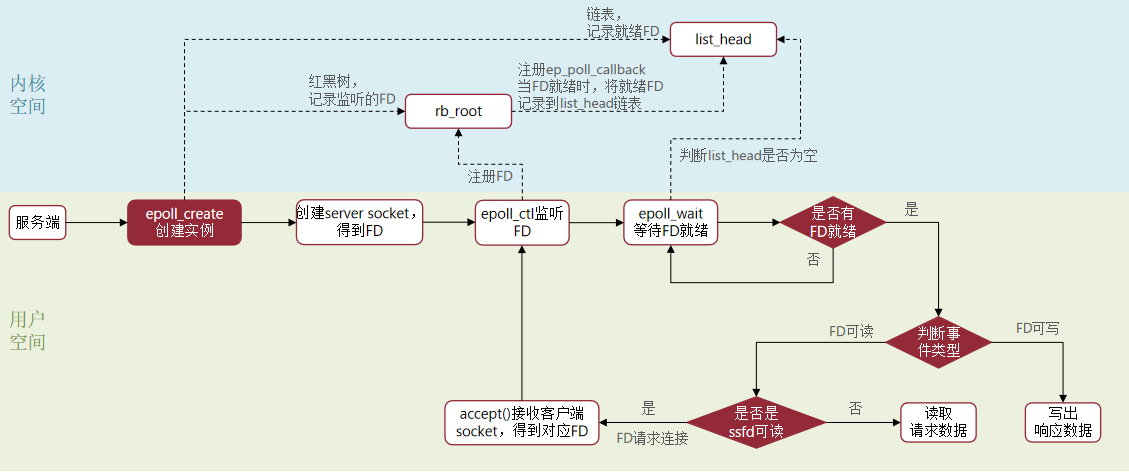

基于epoll模式的web服务流程

epollwebfuwuliuc

  • 服务端启动后，基于epoll_create，创建一个实例，这个实例里面其实有两个东西，一个是红黑树的rb_root，用来记录监听的FD，一个是一个链表，用于记录已就绪的FD。
  • 因为是一个web服务，都是基于TCP协议的，服务端都是一个serverSocket，它在Linux内部也是一个文件，也是一个FD(SSFD)，注册到rb_root中，也就添加到红黑树上去了，指定类型为新增。同时绑定一个回调函数(ep_poll_callb1ack)。
  • 等待就绪(epoll_wait)，如果等待时间内有FD就绪，就会唤醒，然后读取FD后返回，如果没有FD就绪，返回0，重新执行epoll_wait，循环。
  • 如果有FD就绪，先判断事件类型，如果是读事件，则再判断ssfd可读，那就说明是真的客户端准备联机了，那就调用accept，接收客户端的socket，得到对应的FD。
  • 继续把客户端对应的FD注册到rb_root中，监听回调。也就是客户端会越来越多链接上来，注册的FD也会越来越多。
  • 继续监听FD就绪，如果ssfd不可读，就说明是普通的客户端socket过来了，带着请求参数来的，所以服务端就读取请求数据，处理数据，然后写出相应。

信号驱动IO

信号驱动IO与内核建立SIGIO的信号关联并设置回调，当内核有FD就绪时，会发出SIGIO信号通知用户，期间用户应用可以执行其他业务，无序阻塞等待。

xinhaoqudongio

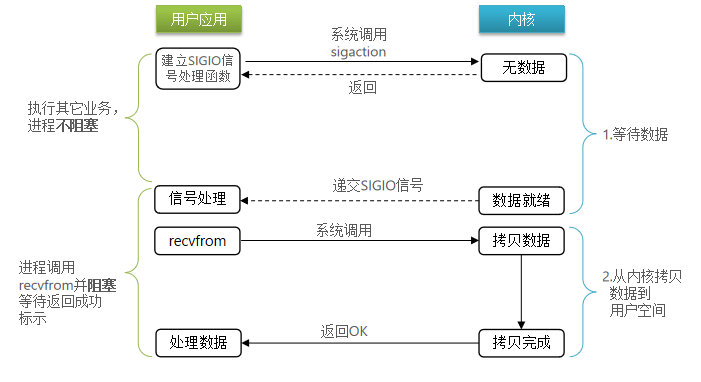

阶段一：
用户进程调用sigaction，注册信号处理函数
内核返回成功，开始监听FD
用户进程不阻塞等待，可以执行其它业务
当内核数据就绪后，回调用户进程的SIGIO处理函数
阶段二：
收到SIGIO回调信号
调用recvfrom，读取
内核将数据拷贝到用户空间
用户进程处理数据

这种和非阻塞IO要区分开来，因为阶段一的时候用户进程可以做其他的事情，那感觉这种还挺好的，为什么不用这种呢？
当大量IO操作时，信号较多，SIGIO处理函数不能及时处理可能导致信号队列溢出，而且内核空间和用户空间的频繁信号交互性能也较低。 所以使用的不是很多。

异步IO

整个过程都是非阻塞的，用户进程调用完成异步API后就可以去做其他事情，内核等待数据就绪并拷贝到用户空间后才会递交信号，通知用户进程。

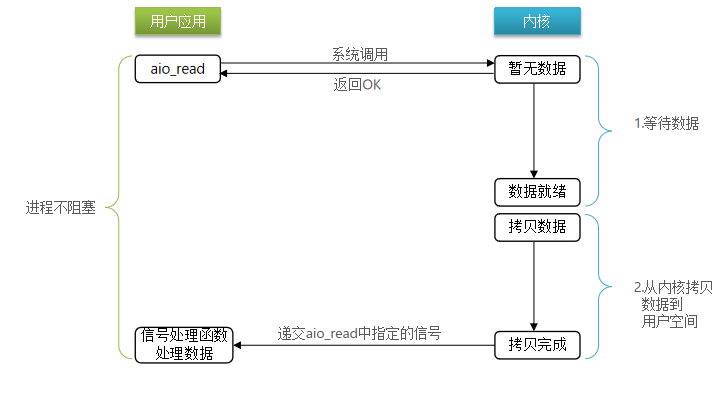

yibuiojiegoutug

阶段一：
用户进程调用aio_read，创建信号回调函数
内核等待数据就绪
用户进程无需阻塞，可以做任何事情

阶段二：
内核数据就绪
内核数据拷贝到用户缓冲区
拷贝完成，内核递交信号触发aio_r
用户进程处理数据

这种IO更加神奇，它根本就没调用recvfrom去拷贝数据，它通过aio_read，去告诉内核它想读哪个FD，然后读取到哪里。然后不管了，躺平了。然后内核去监听FD，准备好了去唤醒，帮你从内核拷贝数据到用户空间，然后告诉你说，成功了，不要躺平了，干活了。内核全方位一条龙服务。
这种听起来很爽，无论一阶段还是二阶段，用户都不阻塞都不管，直接把活排下去等待结构即可。那为什么，不使用这种呢？

因为在高并发的情况下，内核太忙了，内核积累IO读写会越来越多，IO读写效率也低，很有可能导致服务崩溃的情况，所以你要使用异步IO，一定要做好限流。而做限流也比较繁琐，而且，限流了还完啥

总结

IO操作时同步还是异步，如何定义异步？关键是看数据在内核空间与用户空间的拷贝过程，也就是一阶段而是同步还是异步。

tongbuyibuzongjie

也就是，五种前四种都是同步IO，最后才是异步IO。
